清洗对象:轴类、盘类、薄环、缸体等部件
1.

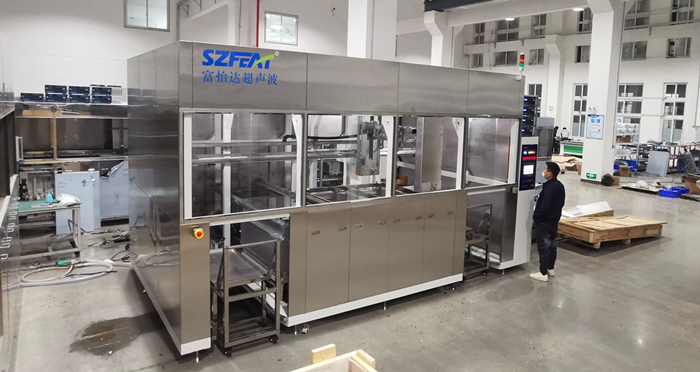

设备型号名称:FWA-3160TDK全自动超声波清洗机
2.
清洗对象:
2.1清洗目的:用于轴类、盘类、薄环、缸体等部件清洗;
2.2 产品材质:钢铁件,
序 号
工序方法
清洗方式
清洗时间
清洗液
加热功率
使用温度
过滤精度
IN
推车进料
1
超声波漂洗
28KHZ/4.8W
5-8min
清洗剂
12KW
30-40℃
20µ
2
超声波漂洗
40KHZ/4.8W
5-8 min
清洗剂
12KW
30-40℃
20µ
3
热风干燥
热风
5-8 min
18KW
50-60℃
OUT
推车出料
3.
清洗工艺:进料→超声波清洗(28Khz)→超声波漂洗(40Khz)→热风循环烘干→出料
4.
清洗工装
4.1 设备配有规格为:1000×500×300mm的清洗外框架10只,采用¢12mm不锈钢元棒焊接制作。可装载产品150KG/篮。篮子内部配有防撞条,防止工件磕伤。
4.2 清洗节拍:5-8min/篮
4.3 清洗要求:
5. 设备结构组成
5.1 结构组成:
5.1.1 二个配置40kHZ中超声波的独立循环漂洗槽。
5.1.2 一套用于干燥零件的热风循环干燥槽。
5.1.3 上下料推车
5.1.4 该清洗系统的工装篮PLC全自动起吊及传送系统
该装置由单臂机械手通过PLC编程控制横向电机输送机构和纵向升降电机输送机构进行工件的清洗及传送。
5.1.5 一个电气控制中心
该电气控制由电气组件单元及液晶触摸屏显示操作界面组成,该界面全面显示该清洗系统各项技术参数及系统功能。
5.1.6 系统清洗设备由不锈钢管路、泵、电磁阀、循环过滤、加热装置等机体组件装置。配可视全封闭及排风系统,可视移门、报警系统。
5.2 主要技术参数:
5.2.1 主机外型尺寸: 约4200×2390×2500mm,
整机占地约:5200×3400mm
5.2.2 超声波功率: 9.6KW
5.2.3 超声波频率: 28KHZ、40KHZ中频段式
5.2.4 循环泵功率: 2×375W
5.2.5 机械臂提升气缸:SMC
5.2.6 机械臂横移电机功率:1/2HP
5.2.7 额定加热电功率: 约52KW
5.2.8整机额定电功率: 约 65KW.
5.2.9电源: 380VAC±10%, 3p4w, 50HZ.
6. 清洗过程概述:全过程用可编过程控制器(PLC)控制。
6.1 人工装篮,放在进料台上,接触感应开关定位;
6.2 机器接到信号,机械臂横移至进料台上,下降吊起洗篮送入超声波清洗槽内依次进行清洗;
6.3 机械臂升起(工件留在槽中进行清洗时间可调),依次横移至最后一槽位置,下降吊起洗篮送入下料台上,人工卸料。
6.4机械臂将2槽篮吊入3槽,1槽篮吊入2槽,如此循环,直至停机结束。
