清洗对象：石墨钳锅
1.

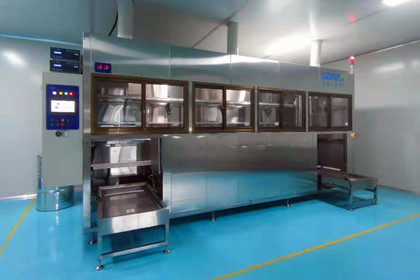

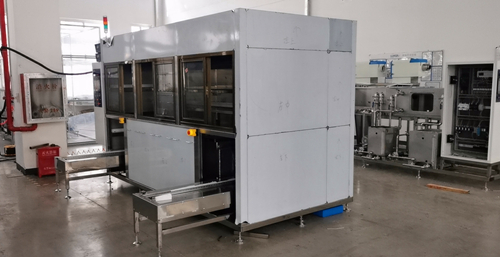

设备型号：自动超声波清洗机
2.
设备型号：FWA-380TGF
3.
清洗对象：石墨钳锅，规格为Φ250×300mm,重量5KG/PCS
4.
清洗工艺:
序号
工序方法
清洗方式
清洗时间
介质
使用温度
加热
过滤
附槽
进排水
1
滚道进料
2
清洗一
鼓泡+超声波+循环
10-15min
溢流纯水
RT-40℃
6KW
10µ
有
手动阀
3
清洗二
鼓泡+超声波+循环
10-15min
溢流纯水
RT-40℃
6KW
5µ
有
手动阀
4
热风烘干
循环热风
10-15mi
热风
RT-100℃
6KW
5
滚道出料
注:A、上料→超声波清洗(一槽)→超声波清洗(二槽)→热风烘干→下料
B、各清洗工位可通过在触膜屏上的将工艺时间设置为“0”进行跳过，实现清洗工序多种组合。
C、清洗能力:
清洗篮规格：(L×W×H)360×580×430。可装载Φ250×300mm规格石墨钳锅2片，清洗节拍时间为10-15min/篮，具体节拍时间由用户按实际生产需要设定。
5. 设备结构组成
5.1 结构组成：
5.1.1 二个添加纯水的的超声波循清洗槽
5.1.2一个循环热风烘干槽。
5.1.3 上下料滚道
5.1.4 该清洗系统的工装篮PLC全自动起吊及传送系统
该装置由伺服单臂机械手通过PLC编程控制横向电机输送机构和纵向升降电机输送机构进行工件的清洗及传送。
5.1.5 一个电气控制中心
该电气控制由电气组件单元及液晶触摸屏显示操作界面组成，该界面全面显示该清洗系统各项技术参数及系统功能。
5.1.6 系统清洗设备由不锈钢管路、泵、球阀、循环过滤、加热装置等机体组件装置。配可视全封闭及排风系统，可视移门、报警系统。
