半导体行业

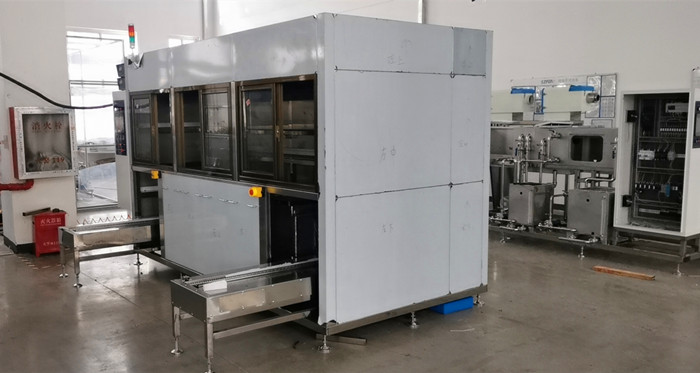

石墨坩埚专用自动超声波清洗机

清洗对象:石墨钳锅


1.   设备型号:石墨钳锅自动超声波清洗机

2.   设备型号:FWA-380TGF


3.   清洗对象:石墨钳锅,规格为Φ250×300mm,重量5KG/PCS

4.   清洗工艺:

序号

工序方法

清洗方式

清洗时间

介质

使用温度

加热

过滤

附槽

进排水

1

滚道进料

2

清洗一

鼓泡+超声波+循环

10-15min

溢流纯水

RT-40

6KW

10µ

手动阀

3

清洗二

鼓泡+超声波+循环

10-15min

溢流纯水

RT-40

6KW

5µ

手动阀

4

热风烘干

循环热风

10-15mi

热风

RT-100

6KW

5

滚道出料

注:A、上料→超声波清洗(一槽)→超声波清洗(二槽)→热风烘干→下料

B、各清洗工位可通过在触膜屏上的将工艺时间设置为“0”进行跳过,实现清洗工序多种组合。

C、清洗能力:

清洗篮规格:(L×W×H)360×580×430。可装载Φ250×300mm规格石墨钳锅2片,清洗节拍时间为10-15min/篮,具体节拍时间由用户按实际生产需要设定。

5. 设备结构组成

5.1 结构组成:

5.1.1 二个添加纯水的的超声波循清洗槽

5.1.2一个循环热风烘干槽。

5.1.3 上下料滚道

5.1.4  该清洗系统的工装篮PLC全自动起吊及传送系统

该装置由伺服单臂机械手通过PLC编程控制横向电机输送机构和纵向升降电机输送机构进行工件的清洗及传送。

5.1.5  一个电气控制中心

该电气控制由电气组件单元及液晶触摸屏显示操作界面组成,该界面全面显示该清洗系统各项技术参数及系统功能。

5.1.6 系统清洗设备由不锈钢管路、泵、球阀、循环过滤、加热装置等机体组件装置。配可视全封闭及排风系统,可视移门、报警系统。

5.2 主要技术参数:


5.2.1 主机外型尺寸: 3800×1700×2300mm

整机占地约:4500×3000mm

5.2.2 超声波功率: 2KW ×

5.2.3 超声波频率: 40KHZ

5.2.4 循环泵功率: 2×55W

5.2.5 机械臂横移电机:1/2HP

5.2.6 机械臂升降电机功率:1HP

5.2.7 额定加热电功率: 约18KW

5.2.8 整机额定电功率25KW

5.2.9. 电源: 380VAC±10%, 3p4w, 50HZ.

6. 清洗过程概述:全过程用可编过程控制器(PLC)控制。

6.1 人工装篮,放在上料滚道上,送到设备上料区内,检篮装置是(由光电或接近开关检测)发出有篮信号。

6.2 PLC接到信号,机械臂横移至上料滚道上,下降吊起洗篮送入超声波清洗槽内依次进行清洗;

6.3 机械臂升起(工件留在槽中进行清洗不少于10分钟),横移至最后一槽位置,下降吊起洗篮送入下料台上并声光报警,作业员在下料台将清洗完成的产品取出。
